近日，电工研究所马衍伟团队在高性能MXene复合材料制备、MXene基锂离子电容器研制方面取得新进展，相关研究成果发表于国际著名期刊《先进功能材料》（Adv. Funct. Mater, 2021, 2104286）。
MXene作为一种新型二维过渡金属碳化物，具有与石墨烯类似的结构特点，在储能领域得到广泛研究。但MXene本身比容量低，因此构建合理的纳米结构、保留二维材料特征、引入高储锂容量成为了MXene在高性能电极材料应用方面的挑战。

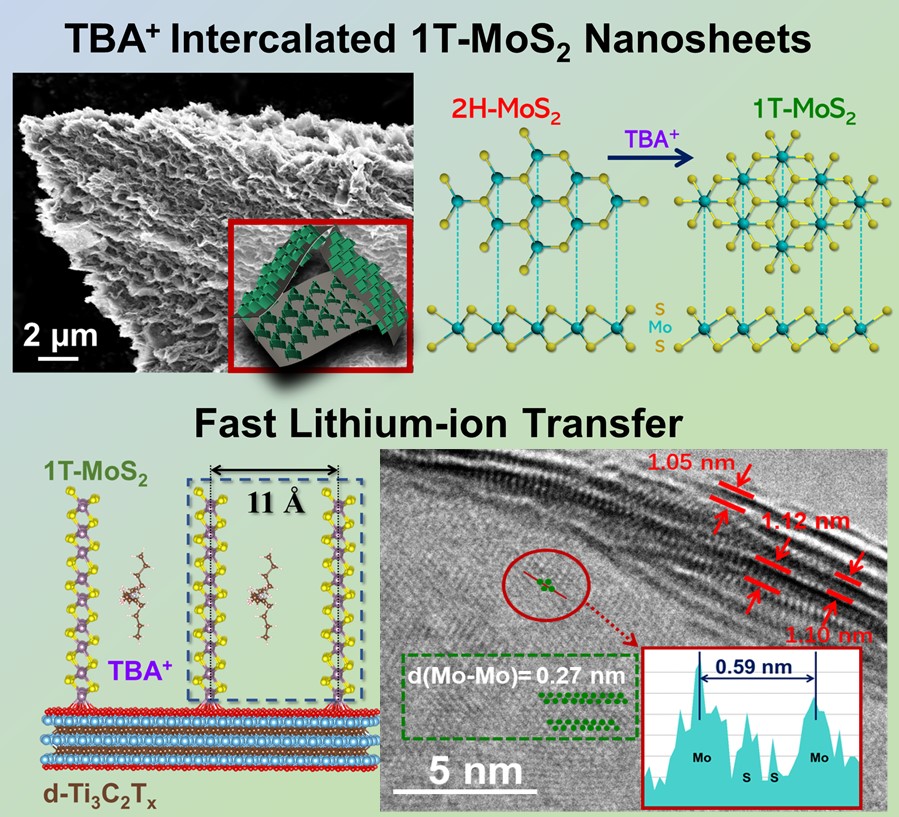

前期，研究团队利用剥离Ti3C2Tx MXene时使用的四丁基铵离子（TBA+）作为阳离子中间体，有效削减Ti3C2Tx和氧化石墨烯（GO）之间的静电斥力，使两种二维材料形成面对面排列结构，制备出具有优异比容量和倍率性能的Ti3C2Tx/rGO复合负极材料（Sci. Bull. 2021, 66, 914-924）。在此基础上，研究团队利用水热法制备热力学稳定的1T相MoS2，并在二维Ti3C2Tx上原位生长，制备出1T-MoS2/d-Ti3C2Tx二维复合纳米材料。在水热过程中TBA+嵌入MoS2层间，扩大层间距离的同时为MoS2注入额外电荷诱导其从2H向1T相转变。扩展的层间空间及1T相MoS2的金属导电性为锂离子在1T-MoS2/d-Ti3C2Tx的扩散降低了能量势垒，有效弥补了正负极之间的动力学差异。此后，采用1T-MoS2/d-Ti3C2Tx作为负极，多孔石墨烯作为正极，组装成的高性能锂离子电容器能量密度最高可达188 Wh/kg，功率密度最高可达13 kW/kg（以上数据基于电极材料质量），5000次充放电循环后容量保持率为83%。该研究表明1T-MoS2/d-Ti3C2Tx作为高性能锂离子电容器的负极材料具有较好的应用前景，为高性能锂离子电容器的开发提供了新思路。
上述研究工作得到国家自然科学基金、中科院大连洁净能源研究院合作基金、中科院青年促进会等的支持。
